在家用上起夜级 Wi-Fi

发表于 更新于
本文字数： 15k 阅读时长 ≈ 13 分钟

其实这篇文章已经完成很久了，但是直到最近才找到机会把它完善并发表出来。

WPA2/3-Enterprise 第一次接触到这种 Wi-Fi 还是在北邮，当时学校的BUPT-mobile需要同时输入账号密码，令我大感新奇。一晃多年，毕业后住进了自己的出租屋，终于有机会来自己折腾一下网络了。

企业在哪里？

作为 WPA2 标准中的一对孪生兄弟，Enterprise和Personal 采用完全相同的链路层加密方式和 4-Way Handshake 密钥协商机制。唯一的区别在于身份认证流程：

  • WPA2-PSK（Personal）：AP 和所有客户端预先共享一段密码（Passphrase），双方直接用它派生成对主密钥 PMK，然后进入 4-Way Handshake。
  • WPA2-Enterprise（802.1X 模式）：AP不提供任何认证流程，而是通过 EAP 协议交由 RADIUS 服务器进行身份认证。认证通过后，RADIUS 再派生属于本次会话的 PMK ，用于后续加密。 通过中心化的 RADIUS 服务器针对每个用户的独立账号进行认证，针对每个用户生成独立的 PMK；当发生密码泄漏等安全事故时可以只单一吊销指定用户的凭据。同时 RADIUS 还可以提供授权，计费等功能，用于更多复杂的场景。
    802.1X最初是为有线网络设计的，因此在企业级交换机上，它也用于有线网络认证。在企业管理的场景中，可以根据认证信息的不同把同一交换机上的用户接入到不同的 VLAN 网络（研发，内部，访客）。

认证流程

WPA2-Enterprise 的完整接入过程可以拆成 4 个阶段：

  1. 射频关联：Client 与 AP 建立射频层连接，形成了一个临时的通道，此时AP 的”受控端口”处于未授权状态，只放行 EAPOL 帧。
  2. EAP 认证：EAP Client（运行在客户端上）与 RAIDUS 服务器沟通，完成身份验证。
  3. Handshake: 使用上一步拿到的 PMK 进行握手
  4. 正常通信

可以看到，在整个 EAP 流程中，AP 不参与任何认证相关的工作，它只负责把 Client 侧的 EAP 消息封装进 RADIUS 报文送给 Server，把 Server 侧的 EAP 消息剥壳后转交 Client。

因此你甚至可以直接绕过 AP 直接与 RADIUS Server沟通（这在调试的时候非常有用）：

1
eapol_test -ctest.conf -a127.0.0.1 -p1812 -ssecret -r1

EAP 有多种认证方法，常见的有 EAP-TLS、EAP-TTLS、PEAP 等。接下来介绍一下他们的区别：

  • EAP-TLS：基于证书的认证方式，客户端和服务器都需要安装证书。在大企业中其实用的很多，但是在家里面部署就稍微有些繁琐了。部署非常方便，直接在 FreeRADIUS的cert目录下运行make即可。缺点是需要针对每个客户端都生成证书，证书还有过期时间，管理起来比较麻烦。客户端还需要手动安装CA证书和客户端证书，容易被家里人屌。
  • EAP-TTLS：只有服务端需要使用证书，随后在 TLS 隧道中使用用户名密码进行认证。证书可以直接复用 Web 的SSL证书，因此客户端甚至不需要安装CA证书，使用起来最简单。缺点是部署起来非常复杂，而且文档缺乏，需要自己摸索。北邮的 BUPT-mobile 就是使用的这种方式。
  • PEAP：微软特供版EAP-TTLS，不支持明文密码，据说 Windows 上可以开箱即用，我没跑起来过。

介绍完背景知识，我们就可以来搭建一下自己的企业级 Wi-Fi 了。我这里选择的方案是 EAP-TTLS + FreeRADIUS + rest.

安装 FreeRADIUS

FreeRADIUS是一款基于BSD协议的开源RADIUS服务器，主要用于宽带账户认证、授权和计费（AAA）管理。它支持多种认证方式，包括 PAP、CHAP、MS-CHAPv1/v2、EAP 等，并且可以与多种数据库（如 MySQL、PostgreSQL、LDAP 等）集成，以实现用户信息的存储和管理。

都什么年代了，还在传统安装，直接 docker 启动：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
FreeRADIUS:
  container_name: radius_FreeRADIUS
  depends_on:
    radius_mgnt:
      condition: service_healthy
  image: FreeRADIUS/FreeRADIUS-server:latest-alpine
  networks:
    - default
  ports:
    - 1812:1812/udp
    - 1813:1813/udp
  restart: unless-stopped
  volumes:
    - /mnt/docker/FreeRADIUS_rest:/etc/raddb # 配置文件
    - /private/certs:/etc/raddb/certs #证书

配置 FreeRADIUS

这部分是最复杂的部分，网上的资料很少，踩了无数的坑。其中还涉及到2.x和3.x版本的差异，很多教程都是过时的。我们这里主要涉及到修改5个文件：clients.conf,mods-enabled/eap,mods-enabled/rest,sites-enabled/default,sites-enabled/inner-tunnel。

clients.conf

这个文件最简单，主要是配置允许访问 RADIUS 的客户端设备，也就是我们的AP。默认只开启了 localhost，我们直接在文件尾部追加一行就行：

1
2
3
4
client gaojianli {
	ipaddr 		= 192.168.1.0/24
	secret		= <YOUR_SECRET>
}

模块配置

FreeRADIUS 作为一个企业级软件，支持各种五花八门的认证方式。从最简单的纯密码，到花里胡哨的 yubikey 都支持，这些模块的配置文件都放置在了 mods-available 目录下，默认是未启用状态。

虽然 FreeRADIUS 有名为 mysql 和 python 的模块，可以直接去查询数据库。但是其用户体验还是太超前了，配置起来也极其恶心。好在 FreeRADIUS 还有一个 rest 模块，可以把认证流程外包给外部HTTP接口，我们就可以自己写认证程序了！

我们在启动一个模块之前需要先把它添加到 mods-enabled 目录下:

1
2
ln -s ../mods-available/eap mods-enabled/
ln -s ../mods-available/rest mods-enabled/

eap

这个模块是 FreeRADIUS 的核心模块，负责处理 EAP 协议的认证。

这个文件默认很长，一大堆杂七杂八的东西，一点用没有，还容易漏了导致配错。我们只保留 tls 相关的配置，其他的都删掉。同样都是配置 TLS ，因此其配置内容和 nginx 差不多，就是配置一下证书路径这些信息：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
eap eap-home { // 这个名字需要记一下
    default_eap_type = ttls // 默认使用 EAP-TTLS
    timer_expire = 120
    ignore_unknown_eap_types = no
    cisco_accounting_username_bug = no
    max_sessions = ${max_requests}

    tls-config tls-common {
        private_key_file = ${certdir}/xxx.gaojianli.me/xxx.gaojianli.me.key // 私钥路径
        certificate_file = ${certdir}/xxx.gaojianli.me/xxx.gaojianli.me.full.cer // 证书路径
        ca_file = /etc/ssl/cert.pem // 我证书是合法证书，所以直接用系统CA就行
        dh_file = ${certdir}/dh
        ca_path = ${cadir}
        cipher_list = "DEFAULT"
        cipher_server_preference = no
        ecdh_curve = "prime256v1"

        cache {
            enable = no
        }

        ocsp {
            enable = no
            override_cert_url = yes
            url = "http://127.0.0.1/ocsp/"
        }
    }

    ttls {
        tls = tls-common
        default_eap_type = pap
        copy_request_to_tunnel = yes
        use_tunneled_reply = yes
        virtual_server = "inner-tunnel"
    }
}

rest

这个模块的文档是少之又少，官方文档只写了一个简单的配置示例，其他的都需要自己摸索。配套接口的开发更是一步三个坑，一度把我弄到放弃。最后还是直接找 BYR 的同学抄了作业，才跑通了流程，核心配置文件其实就这两节:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
authorize {
	uri = "${..connect_uri}/api/v1/radius/authorize"
       	method = 'post'
        body = 'json'
       	data = '{"username": "%{User-Name}"}'
       	tls = ${..tls}
}

authenticate {
	uri = "${..connect_uri}/api/v1/radius/auth"
	update control{
           &REST-HTTP-Header += "X-Device-MAC: %{Calling-Station-Id}"
           &REST-HTTP-Header += "X-NAS-IP: %{NAS-IP-Address}"
           &REST-HTTP-Header += "X-Target-SSID: %{Called-Station-Id}"
	}
       	method = 'post'
        body = 'json'
       	data = '{"username": "%{User-Name}","password": "%{User-Password}"}'
        tls = ${..tls}
}

配置文件在有现成参考的情况下还是挺直观的，URL、参数什么的都一目了然。其实就是记住一个点，只有 authenticate 才需要密码，authorize 只需要用户名就行。另外可以通过 header 传递一些额外信息给后端，比如客户端的 MAC 地址，AP 的 IP 地址，连接的 SSID 等等。

另外如果你的后端是 HTTPS 的话，记得在 rest 模块的 tls 配置中把 CA 证书路径配置正确，否则会报错。

站点配置

sites-enabled这个和 nginx 的站点配置也差不多，也是需要从 sites-available 目录下启用的。由于前面提到的 EAP 流程中，真实认证是在隧道中进行的，因此我们需要配置两个站点，一个是外部站点，一个是内网隧道站点。在我这里 home 站点就是外部站点，inner-tunnel 就是内网隧道站点。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
server home {
    listen {
        type = auth
        ipaddr = *
        port = 1812 // 监听地址
        limit {
          max_connections = 16
          lifetime = 0
          idle_timeout = 30
        }
    }
    authorize {
        eap-home {
           ok = return
        }
        rest
    }
    authenticate {
        Auth-Type eap-home {
            eap-home
        }
    }
}

这里 authorize 段的配置文件非常反直觉，因此值得拿出来好好讲讲：

  1. 首先是 eap-home ，这是在前面 eap 模块中配置实例名，代表了一套证书的配置。RADIUS 服务器会根据对应的 eap 配置文件中的逻辑，执行 EAP 流程。
  2. 流程返回 ok后，EAP根据 ok = return 的配置，直接返回到 authorize 段的上一级，也就是跳过了后续的 rest 模块。
  3. 如果是非 EAP 流程，比如内部使用 radtest 进行测试的场景，则直接 fallback 到 rest 模块，去调用后端的 HTTP 接口进行认证。

这里就有一个大坑：在步骤 2 中隐含了一个逻辑，eap模块在完成认证的同时会设置 Auth-Type = eap-home，这个是后续 authenticate 段的关键，RADIUS 服务器会根据这个值去调用对应的认证模块进行认证。

接下来的 authenticate 就还比较直观了，Auth-Type eap-home 代表了前面设置的认证类型，如果命中这个类型，则会调用 eap-home 模块进行认证（也就是我们在 eap 模块中配置的 URL）。

这个配置文件总体来看最恶心的地方就是省略了 if-else 语句，同时又是 DSL 又是半脚本，导致逻辑非常隐晦；同时 Auth-Type 和 eap 模块的实例名是相同的，进一步增加了排查的难度。整个流程总结下来是这样的：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Access-Request 到达
       ↓
进入 server home 的 authorize { } 段
       ↓
按顺序执行第 1 条：eap-home 模块
       ↓
eap-home 模块内部逻辑：
   1. 检查请求里有没有 EAP-Message 属性
   2. 有 → 执行 update control { Auth-Type := eap-home }   ← ★ 就在这里设置
        └ 返回码 = updated（或 ok）
   3. 没有 → 什么都不做，返回码 = noop
       ↓
遇到 ok = return，立即从 authorize 返回
       ↓
FreeRADIUS 查 control:Auth-Type，值为 eap-home
       ↓
进入 authenticate { } 段
       ↓
匹配到 Auth-Type eap-home { eap-home }，调用 eap-home 模块做真正的 EAP 处理

比起home站点的配置，inner-tunnel站点就简单多了，主要是处理 EAP-TTLS 隧道中的 PAP 认证，具体解释可以看注释：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
server inner-tunnel {
    listen {
        ipaddr = 127.0.0.1 // 只监听本地回环地址
        port = 18120
        type = auth
    }
    authorize {
        if (&User-Password) { // 只有在隧道中才会有密码
            update control {
								&REST-HTTP-Header += "X-Device-MAC: %{Calling-Station-Id}"
		        		&REST-HTTP-Header += "X-NAS-IP: %{NAS-IP-Address}"
		        		&REST-HTTP-Header += "X-Target-SSID: %{Called-Station-Id}"
                Auth-Type := rest // 强制制定 Auth-Type 为 rest
            }
        }
        return
    }

    authenticate {
        rest // 前面已经指定了，所以直接调用 rest 模块就行
    }
}

后端开发

这部分没啥好讲的，就是简单的CRUB而已，需要实现 authorize 和 authenticate 两个接口。

虽然文档说返回值可以是JSON，还可以自定义写入 RADIUS 的属性，但是我实测没成功。最后只能返回 Status Code 200 或者 403，其他设置任何内容都会跑不通，body必须留空，真是奇怪。

如果读者知道为什么，欢迎在评论区交流：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
func (rc *RadiusController) Authenticate(ctx context.Context, c *app.RequestContext) {
	var req RadiusAuthRequest
	if err := c.BindAndValidate(&req); err != nil {
		c.JSON(consts.StatusBadRequest, RadiusAuthResponse{
			StatusCode: 400,
			Reply:      "Invalid request format",
		})
		return
	}

	user, err := database.DAO.User.GetByUsernameForAuth(ctx, req.Username)
	if err != nil {
		c.JSON(consts.StatusNotFound, RadiusAuthResponse{
			StatusCode: 404,
			Reply:      "Authentication failed: user not found or disabled",
		})
		return
	}

	if !user.CheckPassword(req.Password) {
		// 记录密码错误的认证日志
		authLog := &models.AuthLog{
			Username:   req.Username,
			AuthType:   "authenticate",
			Success:    false,
			IPAddress:  string(c.GetHeader("X-NAS-IP")),
			UserAgent:  string(c.UserAgent()),
			DeviceMAC:  string(c.GetHeader("X-Device-MAC")),
			TargetSSID: string(c.GetHeader("X-Target-SSID")),
			CreatedAt:  time.Now(),
		}

		// 异步记录日志，不影响响应速度
		go func() {
			database.DAO.AuthLog.Create(context.Background(), authLog)
		}()

		c.JSON(consts.StatusForbidden, RadiusAuthResponse{
			StatusCode: 403,
			Reply:      "Authentication failed: invalid password",
		})
		return
	}

	// 记录认证成功的日志
	authLog := &models.AuthLog{
		Username:   user.Username,
		AuthType:   "authenticate",
		Success:    true,
		IPAddress:  string(c.GetHeader("X-NAS-IP")),
		UserAgent:  string(c.UserAgent()),
		DeviceMAC:  string(c.GetHeader("X-Device-MAC")),
		TargetSSID: string(c.GetHeader("X-Target-SSID")),
		CreatedAt:  time.Now(),
	}

	// 异步记录日志，不影响响应速度
	go func() {
		database.DAO.AuthLog.Create(context.Background(), authLog)
	}()

	c.JSON(consts.StatusOK, RadiusAuthResponse{})
}

func (rc *RadiusController) Authorize(ctx context.Context, c *app.RequestContext) {
	var req struct {
		Username string `json:"username" binding:"required"`
	}

	if err := c.BindAndValidate(&req); err != nil {
		c.JSON(consts.StatusBadRequest, RadiusAuthorizeResponse{
			Reply: "Invalid request format",
		})
		return
	}

	_, err := database.DAO.User.GetByUsernameForAuth(ctx, req.Username)
	success := err == nil

	if !success {
		c.JSON(consts.StatusForbidden, RadiusAuthorizeResponse{
			Reply: "User not found, disabled, or banned",
		})
		return
	}

	c.JSON(consts.StatusOK, RadiusAuthorizeResponse{})
}

除了JSON Body可以读取账号密码外，还可以通过前面注入的 header 来获取客户端的 MAC 地址，AP 的 IP 地址，连接的 SSID 等等信息用于记录访问情况。

测试

后端开发完成部署后，我们先以调试模式启动 FreeRADIUS，看看有没有报错：

1
radiusd -X

如果配置文件有问题，这时应该会报错；如果看到类似这样的输出，就代表 FreeRADIUS 已经准备就绪了：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
radiusd: #### Opening IP addresses and Ports ####
listen {
  	type = "auth"
  	ipaddr = *
  	port = 1812
   limit {
   	max_connections = 16
   	lifetime = 0
   	idle_timeout = 30
   }
}
listen {
  	type = "auth"
  	ipaddr = 127.0.0.1
  	port = 18120
}
Listening on auth address * port 1812 bound to server home
Listening on auth address 127.0.0.1 port 18120 bound to server inner-tunnel
Listening on proxy address * port 38071
All secret information will be replaced with the string '<<secret>>'
To see the contents of passwords, set `suppress_secrets=no` in the main configuration file.
Ready to process requests

接下来我们就可以用 eapol_test 来测试一下了:

1
2
3
4
5
6
7
8
9
10
11
cat > ttls.conf <<EOF
network={
	key_mgmt=WPA-EAP
	eap=TTLS
	identity="test"
	password="testPwd123"
	phase2="auth=PAP"
}
EOF

docker run --rm -it --network=host -v $PWD:/supplicant rkolaja/eapol_test -c ttls.conf -a localhost -p 1812 -s testing123

输出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
EAPOL: Received EAP-Packet frame
EAPOL: SUPP_BE entering state REQUEST
EAPOL: getSuppRsp
EAP: EAP entering state RECEIVED
EAP: Received EAP-Success
EAP: Status notification: completion (param=success)
EAP: EAP entering state SUCCESS
CTRL-EVENT-EAP-SUCCESS EAP authentication completed successfully
EAPOL: IEEE 802.1X for plaintext connection; no EAPOL-Key frames required
WPA: EAPOL processing complete
Cancelling authentication timeout
State: DISCONNECTED -> COMPLETED
EAPOL: SUPP_PAE entering state AUTHENTICATED
EAPOL: SUPP_BE entering state RECEIVE
EAPOL: SUPP_BE entering state SUCCESS
EAPOL: SUPP_BE entering state IDLE
eapol_sm_cb: result=1
EAPOL: Successfully fetched key (len=32)
PMK from EAPOL - hexdump(len=32): ab 24 31 2a 63 65 08 95 8d 6b a0 55 a3 9b 0b d6 89 02 80 35 3d 1a e4 21 54 4a 51 bb 1c a6 07 a0
No EAP-Key-Name received from server
WPA: Clear old PMK and PTK
EAP: deinitialize previously used EAP method (21, TTLS) at EAP deinit
ENGINE: engine deinit
MPPE keys OK: 1  mismatch: 0
SUCCESS

同时日志出现 Access-Accept 便说明认证成功：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
(5) rest: Adding reply:REST-HTTP-Status-Code = "200"
rlm_rest (rest): Released connection (0)
Need more connections to reach 10 spares
rlm_rest (rest): Opening additional connection (5), 1 of 27 pending slots used
rlm_rest (rest): Connecting to "http://radius_mgnt:8080"
rlm_rest (rest): Closing expired connection (4) - Hit idle_timeout limit
rlm_rest (rest): Closing expired connection (3) - Hit idle_timeout limit
rlm_rest (rest): Closing expired connection (2) - Hit idle_timeout limit
rlm_rest (rest): You probably need to lower "min"
rlm_rest (rest): Closing expired connection (1) - Hit idle_timeout limit
(5)       [rest] = ok
(5)     } # authenticate = ok
(5) } # server inner-tunnel
(5) Virtual server sending reply
(5)   REST-HTTP-Status-Code = 200
(5) eap_ttls: Got tunneled Access-Accept
(5) eap-home: Sending EAP Success (code 3) ID 175 length 4
(5) eap-home: Freeing handler
(5)     [eap-home] = ok
(5)   } # Auth-Type eap-home = ok
(5) session-state: Discarding attributes for server home
(5) Sent Access-Accept Id 5 from 172.16.2.4:1812 to 192.168.1.1:38284 length 164
(5)   MS-MPPE-Recv-Key = <<< secret >>>
(5)   MS-MPPE-Send-Key = <<< secret >>>
(5)   EAP-Message = 0x03af0004
(5)   Message-Authenticator = 0x00000000000000000000000000000000
(5)   User-Name = "tv"
(5) Finished request

部署

最后我是让GPT帮忙写了一整套前后端，代码开源在这里：https://github.com/Gaojianli/Radius-Manager ，支持了多用户管理和日志功能，可以直接拿去用：

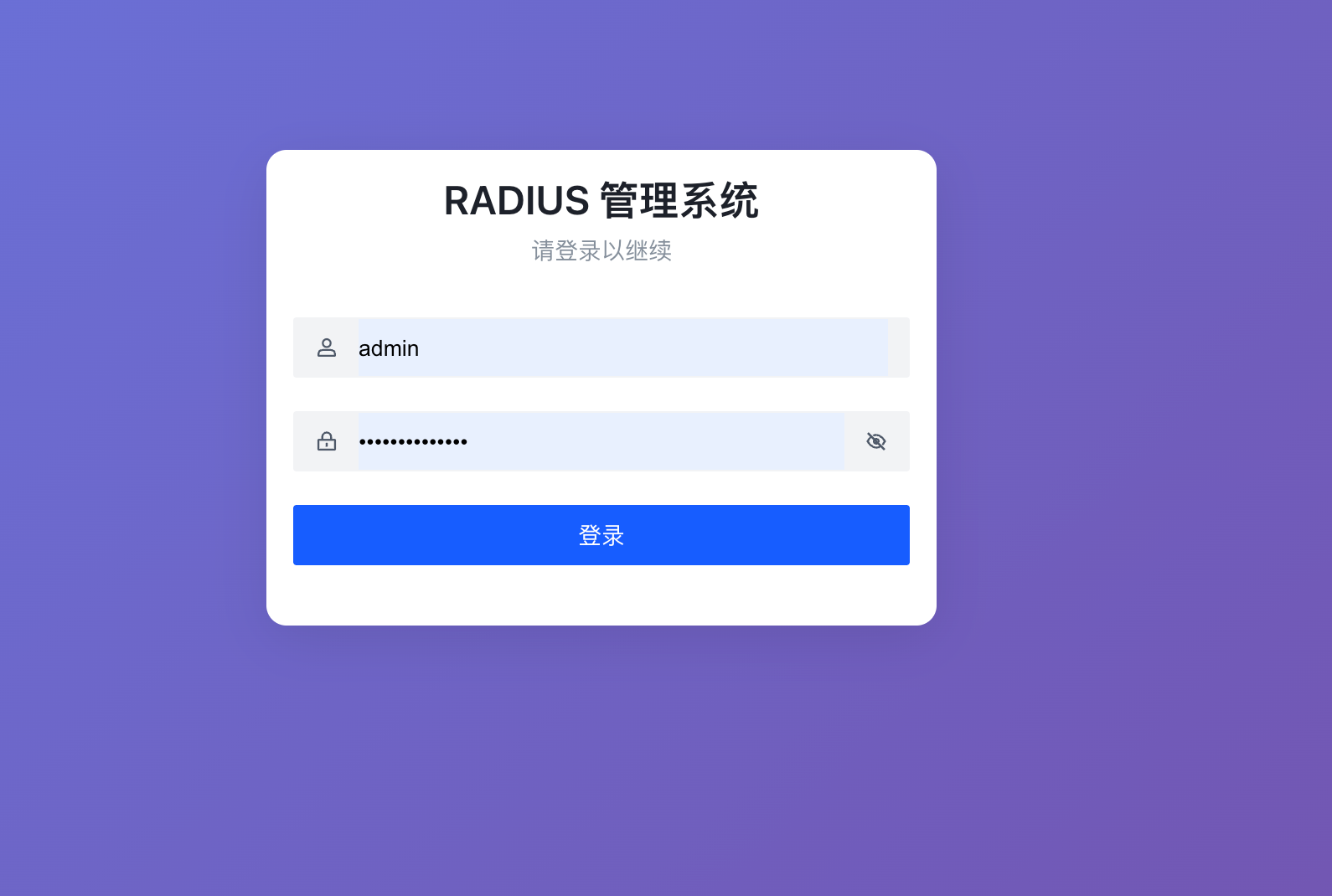

登录界面

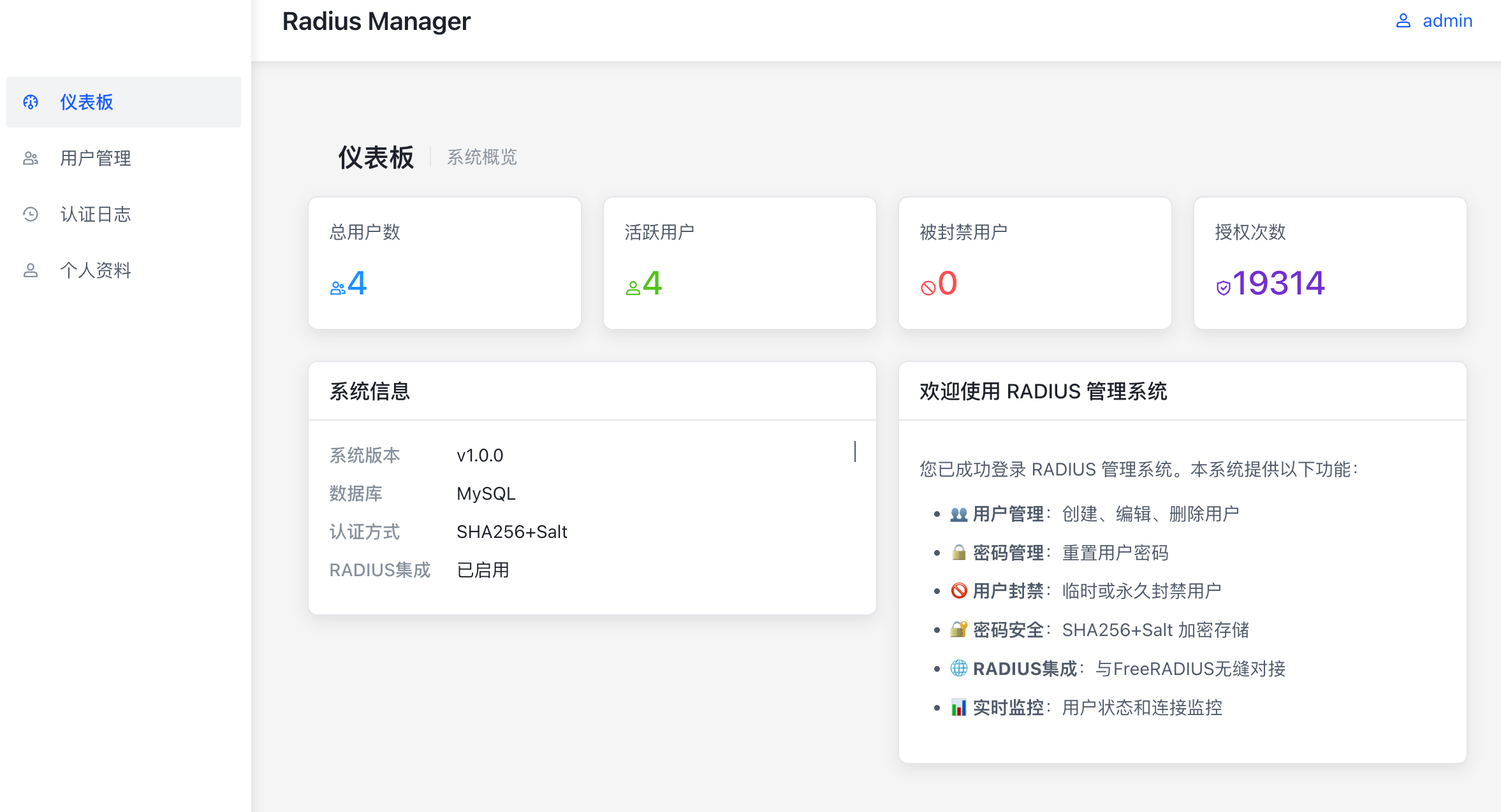

主界面

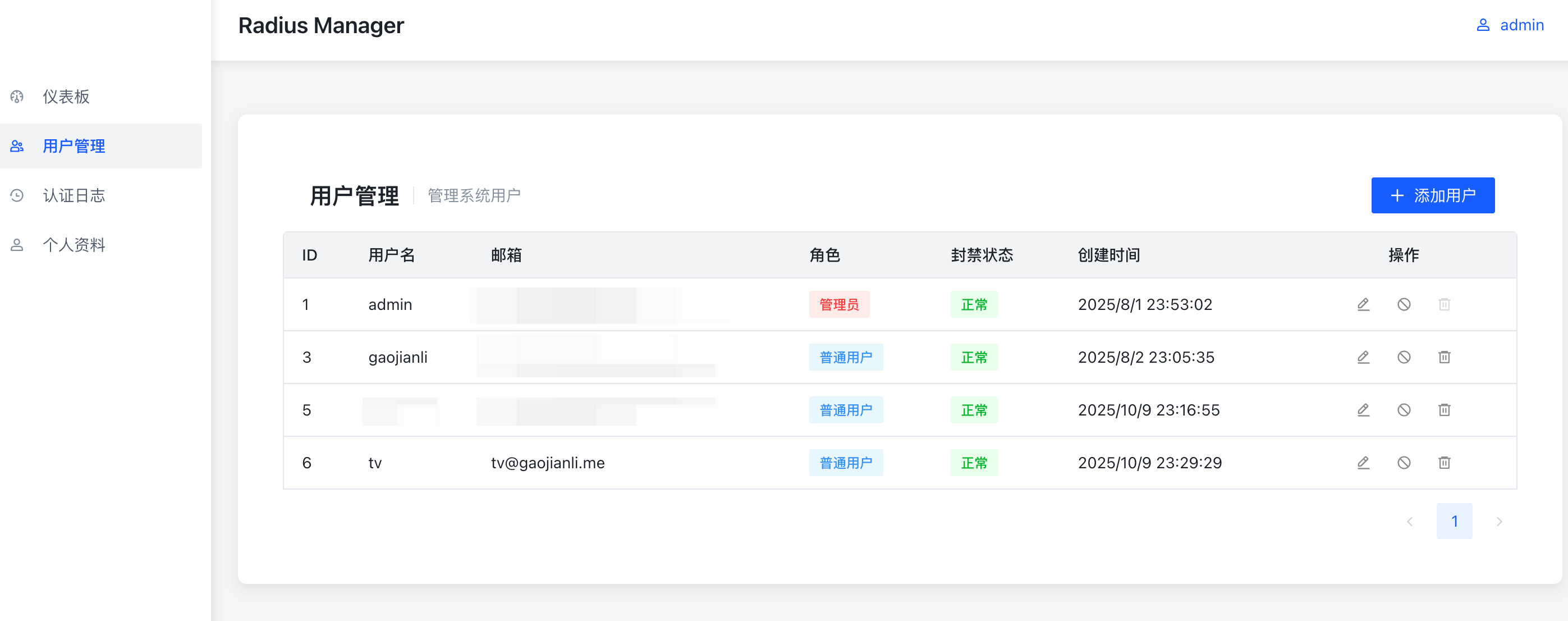

用户管理
授权日志

docker-compose 部署文件仅供参考：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
services:
  freeradius:
    container_name: radius_freeradius
    depends_on:
      radius_mgnt:
        condition: service_healthy
    image: freeradius/freeradius-server:latest-alpine
    networks:
      - default
    ports:
      - 1812:1812/udp
      - 1813:1813/udp
    restart: unless-stopped
    volumes:
      - /mnt/docker/freeradius_rest:/etc/raddb
      - /etc/certs:/etc/raddb/certs:ro
  mariadb:
    container_name: radius_mariadb
    environment:
      MARIADB_DATABASE: radius_mgnt
      MARIADB_PASSWORD: radius123
      MARIADB_ROOT_PASSWORD: radius123
      MARIADB_USER: radius
    expose:
      - "3306"
    image: mariadb:lts-ubi9
    networks:
      - default
    restart: unless-stopped
    volumes:
      - mariadb_data:/var/lib/mysql
  radius_mgnt:
    container_name: radius_mgnt_app
    depends_on:
      - mariadb
    environment:
      DB_HOST: mariadb
      DB_NAME: radius_mgnt
      DB_PASSWORD: radius123
      DB_PORT: 3306
      DB_USER: radius
      DEFAULT_ADMIN_EMAIL: admin@gaojianli.me
      DEFAULT_ADMIN_PASSWORD: 1145141919810yajuu
      DEFAULT_ADMIN_USER: admin
      JWT_SECRET: 1145141919810yajuu
      SERVER_PORT: ":8080"
    healthcheck:
      interval: 10s
      retries: 5
      start_period: 20s
      test:
        - CMD
        - nc
        - "-z"
        - localhost
        - "8080"
      timeout: 5s
    image: ghcr.io/gaojianli/radius-manager:latest
    networks:
      - default
    restart: unless-stopped
version: "3.8"
volumes:
  mariadb_data: {}

最后在路由器上配置好加密方式和 RADIUS 服务器的 IP 地址和端口，恭喜你，你已经拥有了自己的有病企业级 Wi-Fi 了！

1
2
3
option encryption 'wpa2'
option auth_server '192.168.1.1'
option auth_secret 'your_secret_key'

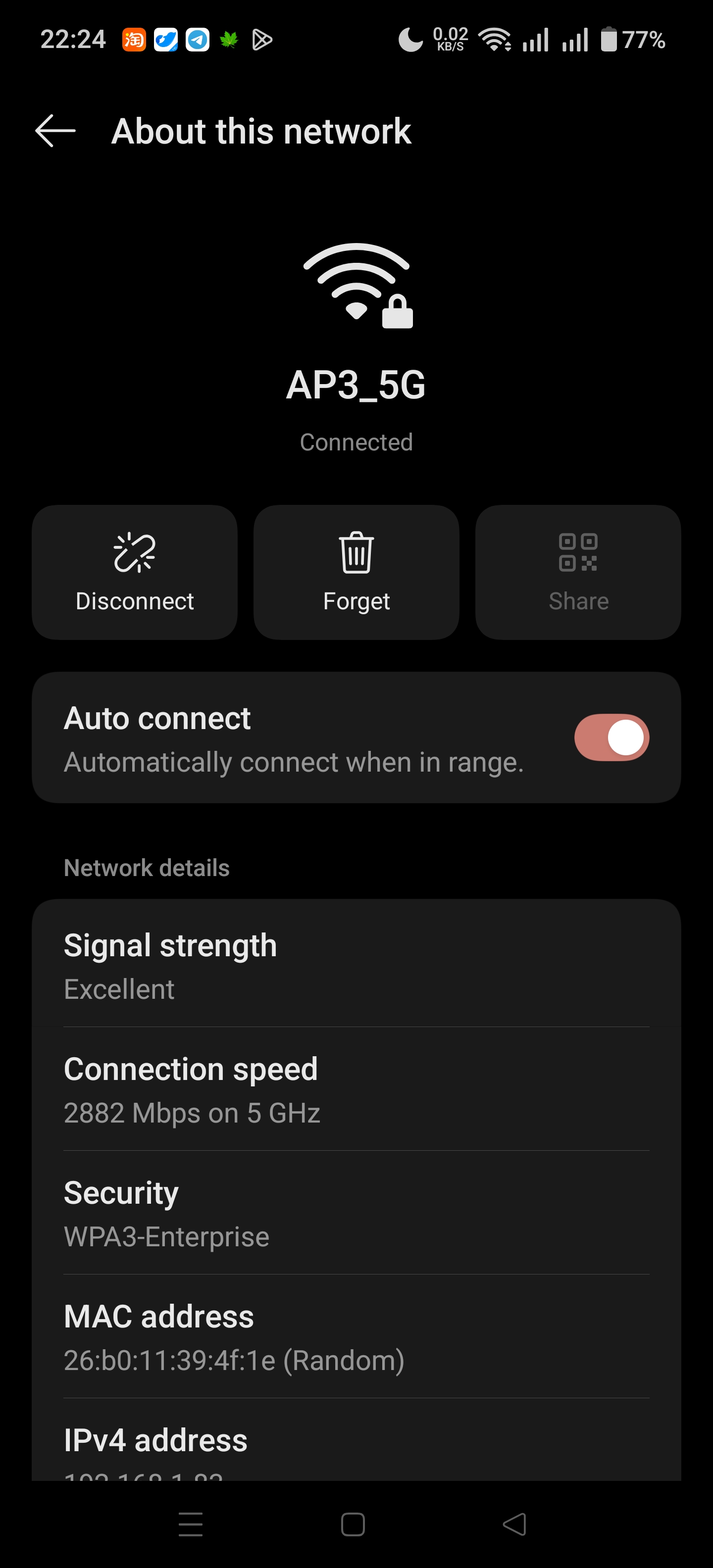

连接效果
